VIC-3D简介

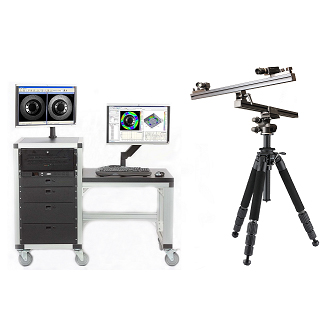

VIC-3D非接触全场应变测量系统,是Correlated Solutions 公司经过20多年的科学研究的精髓所在,Correlated Solutions 公司是DIC(Digital Image Correlation)的原创者和领导者,其技术源自美国南卡罗莱纳大学(USC)。该系统采用优化的3D数字图像相关性运算法则,为试验提供三维空间内全视野的形状、位移及应变数据测量。
全场测量
-
测量不局限于单个点,可全范围观测变形
-
更加便捷识别临界破坏点
-
无需再次试验,即可从之前获取的图像提取关注热点
-
对于大尺寸或圆周物体可采用多系统阵列
非接触测量
-
不需要应变片,刷漆或使用栅格
-
不需要为获得有效结果而进行精确定位
-
试件振动也可以测量
-
数分钟即可准备并测量试件
简单易用
-
安全单一白光照射,不需要激光或其他特殊照明
-
无需光学隔离即可得到准确测量
-
试验中间可随时校准系统
-
自动数据处理节约时间
应用领域
遍及材料力学、结构力学、破坏力学、冲击力学、振动力学、微纳米力学、生物力学、疲劳及可靠度等等。针对其它应用和特殊需求如模态测量、显微测量、高速测量、3D实时测量、体应变测量提供专有模块,可以直接插入标准VIC-3D软件。广泛应用于机械、汽车、微机电、航空航天、生物工程等行业。
分辨率最高至2900万像素帧率最高至1,000,000fps
规格 |
VIC-3D SR/HR |
VIC-3D XR |
VIC-3D CL |
VIC-3D HS |
相机分辨率 | 最高900万像素 | 最高2900万像素 | 最高400万像素 | 最高400万像素 |
帧率 | 15fps-200fps | 3fps-70fps | 150fps-2300 fps | 最高300,000fps |
曝光时间 | 最低20μs | 最低625μs | 最低20μs | 最低368ns |
VIC-3D数据变量 |
3D位移、应变、应变率、速度、加速度等等 |
|||

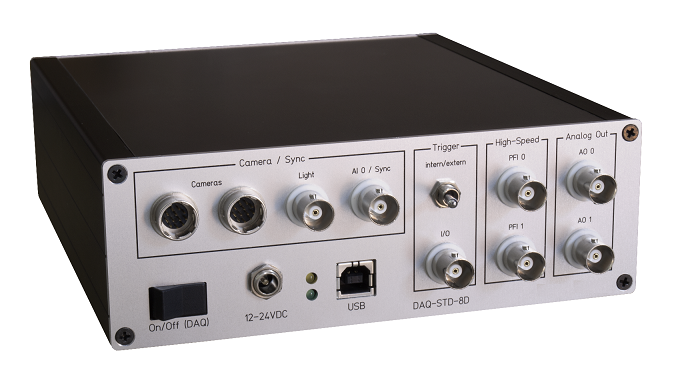

模拟数据记录输入 | 最高32通道 | 最高32通道 | 最高16通道 | 最高8通道 |
VIC-Guage 3D实时分析 | 最高4个模拟输出 | 最高4个模拟输出 | 最高4个模拟输出 |
n/a |
VIC-3D模态振动分析 | 支持稳态振动 | 支持稳态振动 |
支持 |
支持 |
测量范围 | mm² - m² | |||
应变分辨率 | 3D≤50με 2D≤10με 点≤5με | |||
应变测量范围 |
0.005%-2000% | |||
其他功能 |
相机干扰校正、多系统拼接、标志点追踪、红外耦合 |
更多关于VIC-3D 产品资料 详见:VIC-3D介绍及模块分类
