VIC-3D 11.4上线多款全新功能，vicpyx 扩展系统再次升级

通过新的扩展工具，从已有数据中得到更多信息

• 图像直方图：快速查看曝光与对比度分布

• 热膨胀去除工具：分离热变形影响，精准提取纯力学应变

• 旋转运动对齐工具：实现旋转构件无干扰分析



借助自动运行和自动确认功能可全自动执行扩展程序。可通过“收藏夹”和“最近使用项”直接跳转至所需功能。可通过参数预设功能快速完成复杂分析设置，该预设功能可通过右键菜单应用和设置。

全新的内置控制功能，轻松应对实际分析需求：支持AOI区域蒙版、参考数据、子集大小、分析起始点以及项目标定等控制项，让每个扩展功能都能准确获得所需结果。

标定功能升级：可设置异常值阈值，支持手动或自动单独剔除异常点位。

• 无需因单个问题点影响全局标定，遮挡、污渍、反光等问题点会被软件单独标记，不必去除整张标定图像。

• 可根据自己的需求设置异常值阈值，可确保不同操作人员、不同试验项目间的标定标准保持统一。

坐标转换管理器：可查看和移除应用于项目的坐标转换，可撤销已应用的坐标转换。

• 在同一个界面即可查看所有的坐标转换记录，专用的管理面板可列出本项目中所有已启用的坐标转换参数。

• 修正坐标转换错误无需重新分析图像，可直接删除错误的坐标转换参数以恢复原始坐标系。

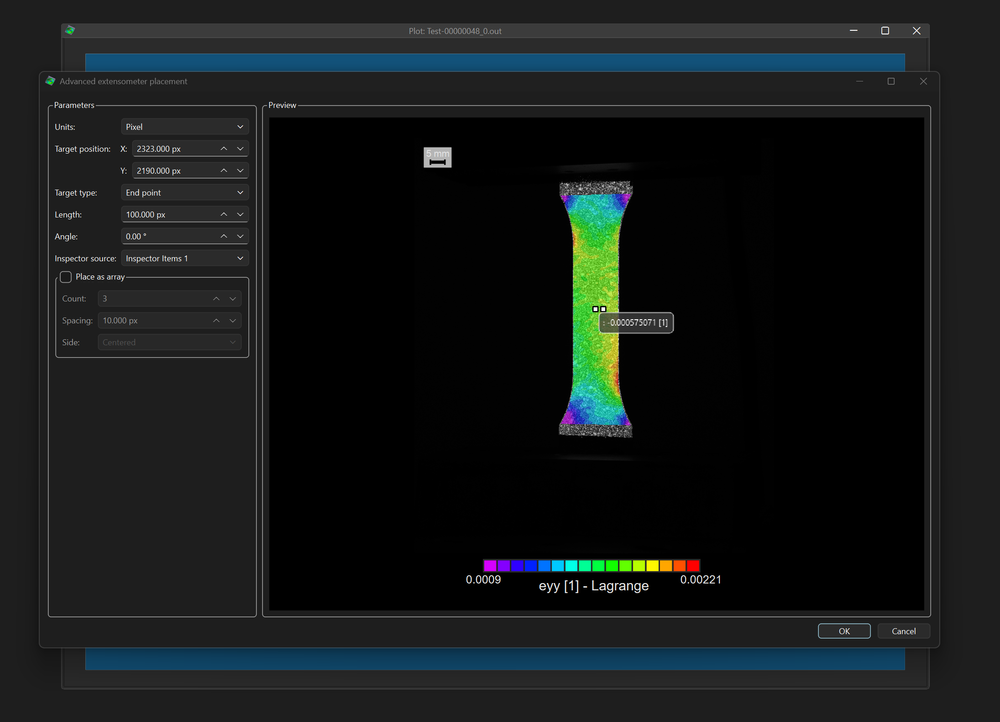

2D图像中的坐标原点和虚拟应变片：在2D云图上直接显示坐标原点和虚拟应变片，且在配置虚拟应变片参数时可实时预览效果。

分析过程预览窗口：在实时预览界面新增提取工具栏，在分析过程中可持续追踪所选变量在整个过程中的平均值。新增汇总栏，可查看并保存实时单张图像的数据表格。界面设有总进度条和单图进度条，可显示预估剩余时长。

提取绘图功能灵活性提升：若已有时序数据，可将时间设置为X轴。

柱坐标系变换功能：支持实时预览、复用已有变量，可将变换结果直接设为当前坐标系。

后处理速度更快、响应更灵敏：三角计算、应变计算、曲率计算、转交计算、平滑处理和应用坐标转换均新增了统一的实时预览功能，同时优化图像和数据加载速度。

热膨胀应变去除：可输出热膨胀应变数值，并可直接去除热膨胀应变，从而得到纯力学应变。

优化了标定板自动检测灵敏度

界面和用户体验优化

• 全局设置分类重构，新增独立设置页面（数据选项、VDI标定板）并搭配页面图标；

• 播放器支持倒放，添加了进度条控件

• 放大了工具栏图标



探针功能增强

• 搭载全新对齐拟合算法，可直接基于探针数据计算并生成坐标系。

• 支持在工作区新增、删除、切换多组探针点位。

• 支持三角测量计算功能、鼠标滚轮缩放三维视图，右键菜单可快速设置拟合参数与标记点大小。
